学校工作やDIY、ハンドメイド界隈で長年裏ワザとして語り継がれてきた「紙粘土に木工用ボンドを混ぜる」という加工手法。SNSや動画プラットフォームでは、100円ショップの安価な紙粘土が高級樹脂粘土のような質感へ激変する様子が度々話題を呼んでいます。しかし、実際に試してみると「手がベタついて成形できない」「乾燥後に中まで固まらない」といった失敗に直面するケースも少なくありません。
紙粘土に木工用ボンドを加えることで、物質内部でどのような化学的・物理的変化が起きているのか。造形作家やクラフト講師への取材データに基づき、ひび割れ防止と強度向上を両立させる黄金比率から、フェイクスイーツ作りをはじめとする応用テクニック、失敗を防ぐ実践的手順までを徹底的に解明します。
📌 【この記事の重要ポイントまとめ】
- 要点1：紙粘土に木工用ボンドを練り込むと、主成分の酢酸ビニル樹脂が繊維を強固に結束させ、乾燥時のひび割れ防止と耐衝撃性の劇的向上を実現する。
- 要点2：基本の黄金比率は「紙粘土10に対してボンド1〜2」。目的に応じて配合を変えることで、樹脂粘土風の滑らかな質感や搾り出しホイップクリームの再現が可能。
- 要点3：ボンドの過剰混入は乾燥遅延やカビの原因になるため、着色タイミングの見極めと十分な乾燥時間（2〜3日）の確保が完成度を左右する。
【驚きの質感変化】紙粘土に木工用ボンドを混ぜると一体どうなるのか？
一般的な紙粘土は、パルプ繊維と炭酸カルシウム、水、糊剤で構成されています。乾燥すると水分が抜けて軽量化する反面、体積収縮によって「表面のひび割れ」や「乾燥後の脆さ（もろさ）」が生じやすいという構造的弱点を持っています。

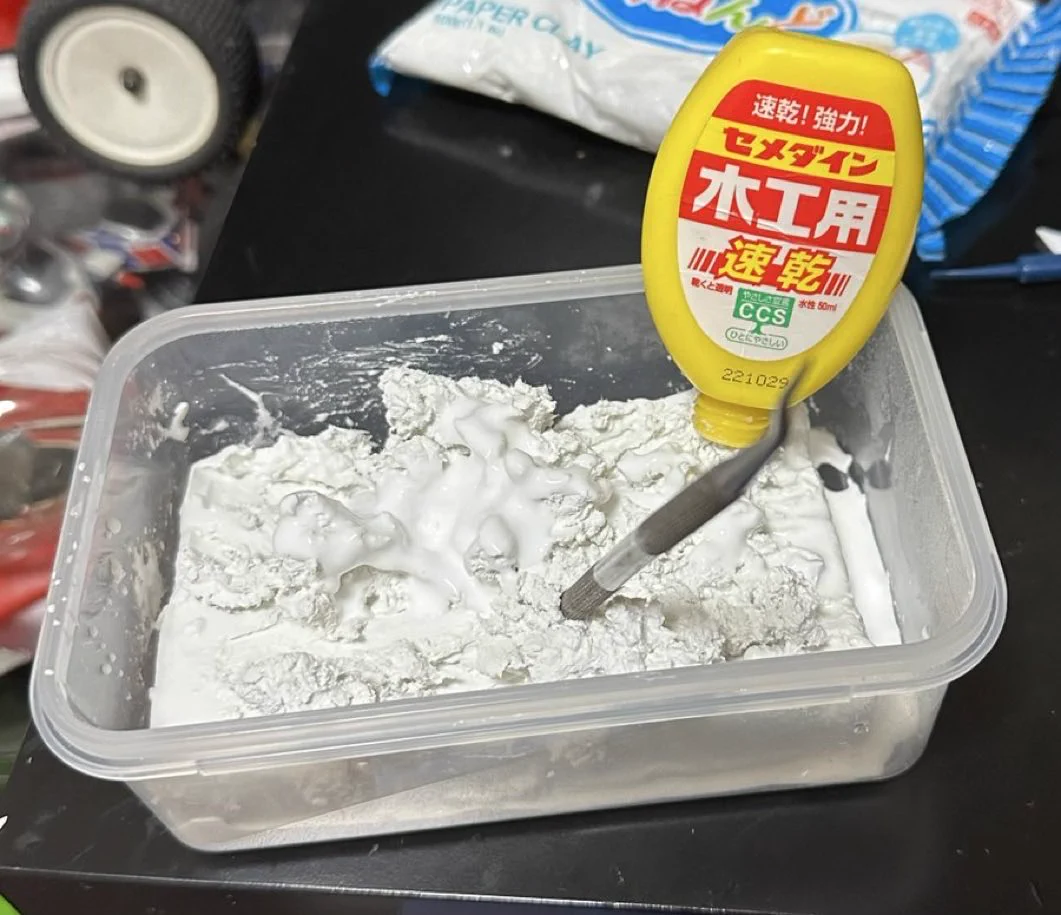

ここに木工用ボンド（主成分：酢酸ビニル樹脂エマルジョン）を練り込むと、水分蒸発に伴って樹脂成分がパルプ繊維同士の隙間を埋めるように皮膜を形成します。この架橋作用によって、以下の3つの劇的な物性変化が生じます。
- ひび割れ防止対策の強化：樹脂の弾性（柔軟性）が乾燥収縮時の内部応力を逃がすため、細いパーツや薄い板状の造形でもクラックが入りにくくなります。
- 紙粘土の強度アップ：乾燥後の組織密度が高まり、落下時の耐衝撃性や、硬化後に彫刻刀・紙やすりで削っても崩れない切削強度が向上します。
- 樹脂粘土風アレンジへの昇華：パルプ特有の粉っぽさや毛羽立ちが抑えられ、キメの細かいしっとりとした触感と適度なコシが生まれます。
目的別の黄金比率と配合バランス｜失敗を防ぐ紙粘土ボンド配合割合
仕上がりのクオリティを左右する最大の要因は、紙粘土と木工用ボンドの配合バランスです。作りたい作品の用途に合わせて最適な比率を選択する必要があります。
| 配合タイプ・用途 | 詳細・配合割合（粘土：ボンド） | 乾燥時間の目安 | 編集部の見解・仕上がり特徴 |
|---|---|---|---|
| 標準補強・ひび割れ防止 （立体工作・フィギュア素体） | 10：1（粘土100gに対しボンド10g前後） | 約24〜36時間 | 作業性を損なわずに強度のみを底上げできる最も安定した基本配合。 |
| 樹脂粘土風高密度 （ミニチュア・アクセサリー） | 5：1（粘土100gに対しボンド20g程度） | 約48時間 | エッジがシャープに立ち、薄く伸ばしても折れにくいコシが出る。 |
| 紙粘土ホイップクリーム （フェイクスイーツデコレーション） | 1：1〜1：2（微量の水を加えてペースト化） | 約48〜72時間 | 絞り袋から絞り出せるクリーム状になり、乾燥後はリアルな艶と弾力を維持。 |
作業効率を高めたい場合は、通常の木工用ボンドに代えて木工用ボンド速乾を採用する選択肢もあります。ただし、速乾タイプは粘土内の水分を抱え込んだまま表面硬化が進みやすいため、手早く練り上げて成形に移るスピード感が求められます。
【実践テクニック】水彩絵の具着色タイミングと表面ツルツル仕上げの極意
作品のクオリティをプロ級に引き上げるためには、着色と表面処理の工程設計が欠かせません。素材の特性を活かした具体的な手順を整理します。
水彩絵の具着色タイミングについては、「粘土を練る段階で混ぜ込む」のがベストプラクティスです。ボンドを投入するのと同時に水彩絵の具やアクリル絵の具を少量加えることで、粘土全体に均一な色が回り、乾燥後の色ムラやひび割れ部分の白浮きを完全に防止できます。淡いパステル調の下地を作っておき、完全乾燥後にアクリル絵の具で陰影や焼き色を重ね塗りすると深みが増します。
さらに表面ツルツル仕上げを狙う場合、以下の2段階アプローチが極めて有効です。
- 成形直後の水撫で：指先やヘラに微量の水をつけて表面を撫で、繊維の毛羽立ちを寝かせます。
- 乾燥後のボンド水コーティング：完全乾燥後、水で1：1に薄めた木工用ボンドを筆で薄く均一に塗布します。乾燥すると透明な保護被膜となり、陶器のような滑らかな艶と防塵性が得られます。
特にダイソー紙粘土活用術として知られる「ふわっと軽い粘土」とボンドの組み合わせは、軽量スイーツパーツの量産において抜群のコストパフォーマンスを発揮します。100均素材特有のパサつきをボンドが解消し、高級クラフト材料に匹敵する伸びの良さを引き出すことが可能です。
【実態検証】紙粘土工作の失敗例と対処法｜ベタつき・乾燥遅延の罠
ハンドメイドコミュニティや制作現場の声を集約すると、ボンド混入によるトラブルの大半は「配合過多」と「環境管理の不備」に起因しています。
典型的な失敗例①：手に張り付いて成形できない
ボンドの量が多すぎると、粘土がペースト状になり手や作業マットに激しく付着します。この場合の対処法は、少量の「元の乾いた紙粘土」を追加して硬さを戻すか、手のひらにごく微量のハンドクリームやベビーオイルを塗布してから作業することです。油分が剥離剤の役割を果たし、驚くほど扱いやすくなります。
典型的な失敗例②：3日経っても中がブヨブヨしている
ボンドの皮膜が表面を覆うことで、内部の水分蒸発スピードが通常の紙粘土より大幅に低下します。厚みのある造形（直径3cm以上）を一度に作ると、中心部が未乾燥のままカビが発生するリスクが高まります。芯材にアルミホイルや発泡スチロールを使用して粘土の厚みを1cm以下に抑える工夫が不可欠です。
一般に知られていない盲点とネットの誤解｜樹脂粘土の完全代用になる？
ネット上の一部情報では「紙粘土にボンドを混ぜれば高価な樹脂粘土や石塑粘土を完全に代用できる」と語られることがありますが、これは明確な誤解です。
木工用ボンドは耐水性を持たない「酢酸ビニル樹脂」がベースであるため、どれだけ大量に混ぜても完全防水にはなりません。屋外展示物や水回り雑貨、雨天時に身につけるアクセサリーに使用すると、湿気を吸って徐々に強度が低下したり白濁したりします。実用強度を持たせるためには、最終工程で耐水性ニスやUVレジンによる完全密閉コーティングが必須条件となります。
【プロの結論】向いている作品と慎重になるべき用途の判断基準
素材の物性理解に基づき、ボンド混入テクニックを採用すべきケースと、既成の専用粘土を選ぶべき境界線を明確に提示します。
- 積極的に採用すべきケース：
- フェイクスイーツ作り方（クッキー、マカロン、ドーナツ生地の質感再現）
- 子どもの夏休み工作や学校提出作品（壊れにくい強度の確保）
- コスプレ造形や舞台小道具（軽量性と耐衝撃性を両立したい大型パーツ）
- 予算を抑えつつ大量のミニチュアパーツを試作・量産したい場合
- 慎重になるべき（専用粘土を推奨する）ケース：
- 販売用の高価格帯ジュエリー・本格アクセサリー（経年劣化と耐水性が問われる用途）
- 超精密なフィギュアの顔や指先造形（パルプ繊維の限界を超えるシャープさが必要な場合）
- 屋外設置を前提としたエクステリアクラフト
【紙粘土 木工用ボンド 混ぜる】に関するよくある質問（FAQ）
Q1：木工用ボンドを混ぜると乾燥時間はどれくらい伸びますか？
A1：配合量によりますが、通常の紙粘土（約24時間）と比較して1.5倍〜2倍の時間を要します。表面は半日ほどで乾きますが、芯まで完全硬化させるには通気性の良い場所で最低でも48〜72時間静置することをおすすめします。
Q2：100均（ダイソー・セリア）の紙粘土でも同じ効果が得られますか？
A2：十分に高い効果が得られます。特に「超軽量紙粘土」はパルプ繊維が細かくボンドが均一に馴染みやすいため、伸びが格段に向上し、きめ細やかな質感変化を体感できます。
Q3：ボンドを混ぜた紙粘土が余った場合、保存は可能ですか？
A3：通常の紙粘土よりも乾燥スピードが早いため長期保存には向きません。余った場合は霧吹きで軽く水分を与え、空気が入らないよう食品用ラップで二重に密閉した上でジッパー付き保存袋に入れ、冷暗所で1週間以内に使い切ってください。
まとめ：ひと手間で作品寿命が激変するボンド混ぜテクニック
紙粘土に木工用ボンドを混ぜるアプローチは、低コストで素材の限界を押し広げる極めて合理的で実用的なクラフト技法です。適切な配合比率（標準10：1）を守り、芯材の活用と十分な乾燥期間を確保すれば、ひび割れや破損のトラブルを劇的に低減させることができます。
作品の用途と素材特性を見極めながら、日々の造形やホビーワークの完成度向上に役立ててください。 （出典: 紙粘土 木工用ボンド 混ぜる（Yahoo!ニュース））
